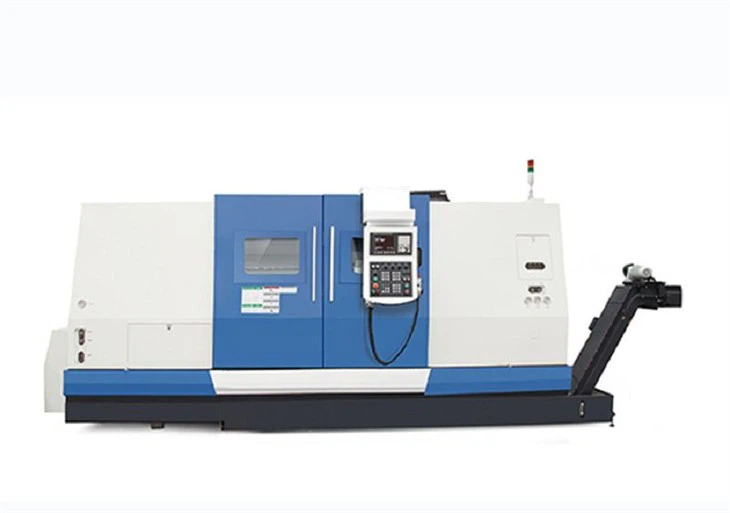

- La conception globale du lit inclinable offre une grande rigidité et une coupe plus fluide ;
- L'analyse structurelle par éléments finis montre que la disposition des renforts de coulée est raisonnable et que l'effet de contrainte est bon ;
- Les rails linéaires des axes X/Z adoptent tous des rails de guidage à rouleaux pour assurer la rigidité de la machine-outil ;
- Il peut réaliser une liaison jusqu'à quatre axes X, Y, Z et C, et peut traiter des trous excentriques et fraiser des fentes larges ;
- Peut être configuré avec deux broches, deux porte-outils et une contre-pointe servo programmable.
|
Caractéristiques |
Unités |
NL322M |
NL301Y |
NL302Y |
|
Diamètre de rotation maximum |
mm |
￠314 |
￠620 |
￠620 |
|
Diamètre de coupe maximum |
mm |
￠314 |
￠300 |
￠300 |
|
Longueur de coupe maximale |
mm |
550 |
300 |
550 |
|
Vitesse maximale de la broche |
tr/min |
4500 |
6000 |
6000 |
|
Puissance de broche |
KW |
22/25 |
11/15 |
11/15 |
|
Modèle d'extrémité de broche |
OIN |
A2-6 |
A2-6 |
A2-6 |
|
Diamètre du trou traversant de la broche |
mm |
￠66 |
￠56 |
￠56 |
|
Mandrin hydraulique à broche |
pouce |
8 |
8 |
8 |
|
Max. vitesse de la contre-broche |
tr/min |
4500 |
||
|
Puissance de la contre-broche |
kW |
22/25 |
||
|
Modèle d'extrémité de contre-broche |
OIN |
A2-6 |
||
|
Diamètre du trou traversant de la sous-broche |
mm |
￠56 |
||
|
Mandrin hydraulique à contre-broche |
mm |
8 |
||
|
Course de la contre-broche |
mm |
650 |
||
|
Course X1/X2 |
mm |
200 |
210(X) |
210(X) |
|
Course Z1/Z2 |
mm |
650 |
400(Z) |
600(Z) |
|
Course Y |
mm |
100(±50) |
105(±52.5) |
105(±52.5) |
|
Vitesse de déplacement rapide X1/X2 |
m/min |
30 |
30(X) |
30(X) |
|
Vitesse de déplacement rapide Z1/Z2 |
m/min |
36 |
30(Z) |
30/10(Z1/Z2) |
|
Y vitesse de déplacement rapide |
mm |
15 |
10 |
10 |
|
Nombre de postes de tourelle |
mm |
12*2 (BMT55) |
12 (BMT55) |
12 (BMT55) |
|
Max. outil électrique rapide |
tr/min |
5000 |
6000 |
6000 |
|
Spécifications du porte-outil de tournage |
mm |
25*25 |
25*25 |
25*25 |
|
Porte-outil d'alésage max. diamètre |
mm |
￠40 |
￠32 |
￠32 |
|
Max. capacité de forage |
mm |
￠16*0.2 |
￠14*0.16 |
￠14*0.16 |
|
Max. capacité de prélèvement |
mm |
M14*2/m20*1.5 |
M10*1.5/m24*1 |
M10*1.5/M24*1 |
|
Max. capacité d'emplacement |
mm |
￠20*12*40 |
￠16*12*40 |
￠16*12*40 |
|
Précision de positionnement X1/X2 |
mm |
0.01 |
0.08 |
0.08 |
|
Précision de positionnement Z1/Z2 |
mm |
0.01 |
0.08 |
0.08 |
|
y précision de positionnement |
mm |
0.01 |
0.08 |
0.08 |
|
Précision de positionnement C1/C2 |
mm |
51" |
51" |
51" |
|
Répétabilité X1/X2 |
mm |
0.005 |
0.004 |
0.004 |
|
Répétabilité Z1/Z2 |
mm |
0.005 |
0.004 |
0.004 |
|
Y Répétabilité |
mm |
0.005 |
0.004 |
0.004 |
|
Répétabilité C1/C2 |
20" |
20" |
20" |
|
|
Capacité totale de la machine |
Kva |
66 |
45 |
45 |
|
Dimension hors tout de la machine (L*W*H) |
mm |
4500*2500*2350 |
3855*1940*1950 |
4105*1940*1950 |
|
Poids de la machine |
Kg |
3500 |
3800 |
4200 |
|
Couple du servomoteur |
N.m |
12 |
11 |
11 |
|
Système CNC |
Fanuc (les clients choisissent) |
|||
