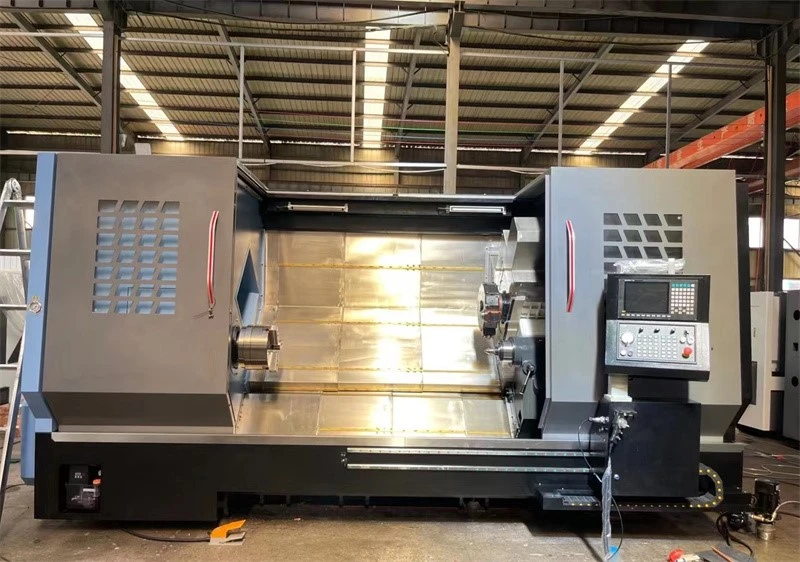

Conception du banc de machine globalement inclinable à 75- degrés, haute rigidité, facile à utiliser et pratique pour la coupe ;
Les vis des axes X/Z sont toutes des structures pré-étirées, ce qui peut réduire l'impact de l'augmentation de la température sur la précision des vis pendant le traitement, et utilisent des vis à billes rapides et silencieuses ;
Conception de rail dur sur axe X/Z, traitement thermique de surface de dureté HRC48, grande portée de rail de guidage, bonne rigidité, résistance anti-torsion et aux vibrations, précision de traitement stable, combinée à un faible frottement, matériaux de rail de guidage importés recouverts de plastique résistant à l'usure, a bonne précision des mouvements et caractéristiques dynamiques;

Caractéristiques	Unités	NL502S	NL634SC	NL636SC	NL638SC
Max. diamètre de rotation du lit	mm	￠600	￠650	￠650	￠650
Max. diamètre de rotation de la selle du lit	mm	￠450	￠410	￠450	￠450
Max. diamètre de coupe	mm	￠500	￠630	￠630	￠630
Max. la longueur de coupe	mm	500	1000	2000	3000
Max. diamètre de la barre traversante	mm	￠51	￠74	￠89	￠89
Vitesse maximale de la broche	mm	3000	2000	2000	2000
Modèle d'extrémité de broche	OIN	A2-6	A2-8	A2-8	A2-11
Diamètre du trou traversant de la broche	mm	￠65	￠87	￠102	￠102
Diamètre du manchon de poupée mobile	mm	￠100	￠130	￠130	￠130
Déplacement du manchon de poupée mobile	mm	100	100	100	100
Course X/Z	mm	295/600	330/1100	350/2100	350/3100
Déplacez rapidement X/Z	m/min	12/16	8/12	8/12	8/10
Diamètre/pas de vis de l'axe X	mm	￠32/8	￠32/8	￠32/8	￠40/10
Diamètre/pas de vis de l'axe Z	mm	￠40/10	￠40/10	￠50/10	￠50/12
Numéro de station de tourelle hydraulique		8	8	8	12
Spécifications du porte-outil de tournage externe	mm	25*25	32*25	32*25	32*32
Spécifications du porte-outil de tournage externe	mm	25*25	32*25	25*25	32*32
Diamètre maximum du porte-outil d'alésage	mm	￠40	￠50	￠50	￠50
Précision de positionnement sur l'axe X	mm	0.01	0.012	0.016	0.016
Précision de positionnement sur l'axe Z	mm	0.012	0.014	0.04	0.05
Précision du positionnement répété sur l'axe X	mm	0.005	0.006	0.007	0.007
Précision du positionnement répété sur l'axe Z	mm	0.007	0.006	0.02	0.022
Capacité totale de la machine	kva	25	35	35	35
*Dimension hors tout de la machine (LWH)*	mm	425018801950	546719452075	689020452140	802022352125
Système CNC	Fanuc SIEMENS (les clients choisissent)
Puissance du moteur principal	KW	11/15	15/18.5	15/18.5	18.5/22
Couple du servomoteur	N.m	10.5*10.5	10.5/20	10.5/20	10.5/20
Poids de la machine	Kg	4300	7500	8800	10000
